THANH TRƯỢT TRÒN

Thanh Trượt Tròn là gì ?

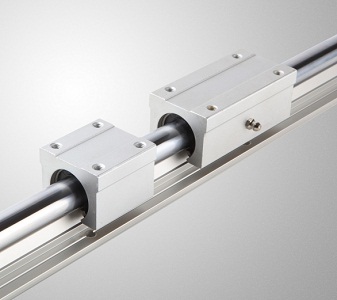

Thanh trượt tròn là một loại linh kiện cơ khí có dạng hình trụ thẳng, được sử dụng để dẫn hướng cho chuyển động tuyến tính (chuyển động theo đường thẳng). Nó hoạt động kết hợp với con trượt tròn (ổ bi trượt) để cho phép một bộ phận của máy di chuyển dọc theo một trục cố định với độ ma sát thấp và độ chính xác cao.

Về bản chất, nó đóng vai trò như một “đường ray” hoàn hảo cho các bộ phận chuyển động. Nhờ bề mặt được gia công với độ chính xác và độ cứng cao, ty trượt tròn đảm bảo quỹ đạo chuyển động luôn ổn định, giảm thiểu rung động và sai số.

Vai trò cốt lõi trong hệ thống dẫn hướng tuyến tính

Trong bất kỳ hệ thống cơ khí nào cần chuyển động tịnh tiến, thanh trượt tròn đóng vai trò trung tâm:

• Dẫn hướng chính xác: Cung cấp một quỹ đạo thẳng tuyệt đối cho các bộ phận máy.
• Chịu tải trọng: Gánh đỡ và phân bổ lực tác động lên bộ phận chuyển động.
• Giảm ma sát: Khi kết hợp với con trượt bi, hệ thống tạo ra một chuyển động trơn tru, mượt mà, giảm thiểu năng lượng tiêu hao và sự mài mòn.

Phân loại 5+ loại thanh trượt tròn phổ biến nhất

Thị trường có rất nhiều biến thể của thanh trượt tròn, mỗi loại phù hợp với những yêu cầu về tải trọng, tốc độ và môi trường làm việc khác nhau.

Ứng dụng thực tiễn của thanh trượt tròn trong công nghiệp

Nhờ những ưu điểm về độ chính xác, chi phí hợp lý và vận hành mượt mà, thanh trượt tròn và ty trượt được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Máy CNC mini và máy khắc laser: Dẫn hướng cho các trục X, Y, Z, đảm bảo độ chính xác khi gia công.
• Máy in 3D: Giúp đầu in di chuyển chính xác theo các lớp in.
• Hệ thống tự động hóa: Dùng trong các cánh tay robot, dây chuyền lắp ráp, hệ thống cấp phôi tự động.
• Thiết bị y tế: Trong các máy xét nghiệm, máy chụp chiếu đòi hỏi chuyển động tịnh tiến chính xác.
• Ngành gỗ: Các máy cưa bàn trượt, máy khoan, máy phay…
• Thiết bị đo lường: Các máy đo tọa độ (CMM), máy đo quang học.

Hướng dẫn chọn mua thanh trượt tròn chuẩn kỹ thuật

Việc lựa chọn sai loại thanh trượt có thể dẫn đến giảm độ chính xác, giảm tuổi thọ máy và chi phí sửa chữa tốn kém. Dưới đây là các bước quan trọng bạn cần xem xét.

Bước 1: Xác định Tải trọng và Tốc độ làm việc

• Tải trọng (Load): Tải trọng tác động lên con trượt là bao nhiêu? Tải trọng này là tĩnh hay động? Nếu tải trọng lớn, bạn nên ưu tiên thanh trượt có đế hoặc tăng đường kính trục.
• Tốc độ (Speed): Hệ thống cần di chuyển nhanh hay chậm? Tốc độ cao đòi hỏi thanh trượt có độ chính xác và độ nhẵn bề mặt tốt hơn để giảm rung động.

Bước 2: Xem xét Độ chính xác yêu cầu

Ứng dụng của bạn có đòi hỏi độ chính xác cao không?

• Ứng dụng thông thường (DIY, máy móc đơn giản): Có thể dùng các loại thanh trượt tiêu chuẩn.
• Ứng dụng chính xác cao (Máy CNC, thiết bị đo lường): Cần chọn thanh trượt từ các nhà sản xuất uy tín, có dung sai kích thước nhỏ và độ thẳng cao.

Bước 3: Lựa chọn Vật liệu phù hợp với Môi trường

• Môi trường khô ráo, trong nhà: Thép carbon mạ crom (loại phổ thông S45C) là lựa chọn tối ưu về chi phí và hiệu năng.
• Môi trường ẩm ướt, hóa chất, thực phẩm: Bắt buộc phải sử dụng thanh trượt bằng thép không gỉ (Inox 304, 440C) để chống ăn mòn.

Bước 4: Kích thước Đường kính và Chiều dài

• Đường kính trục: Đường kính càng lớn, khả năng chống uốn và chịu tải càng tốt. Các đường kính phổ biến: 8mm, 10mm, 12mm, 16mm, 20mm, 25mm,…
• Chiều dài trục: Lựa chọn chiều dài phù hợp với hành trình di chuyển yêu cầu. Lưu ý, trục càng dài càng dễ bị võng, cần cân nhắc sử dụng thanh trượt có đế hoặc gối đỡ giữa trục.

Mua thanh trượt tròn, ty trượt chất lượng, uy tín ở đâu?

Để đảm bảo máy móc hoạt động ổn định và chính xác, việc lựa chọn một nhà cung cấp linh kiện uy tín là vô cùng quan trọng. Một nhà cung cấp tốt không chỉ bán sản phẩm mà còn có thể tư vấn giải pháp kỹ thuật phù hợp nhất với nhu cầu của bạn.

Với kinh nghiệm lâu năm trong lĩnh vực cung cấp vật tư, linh kiện cho ngành tự động hóa và cơ khí chế tạo, Công Ty Ngân Anh Phát tự hào là địa chỉ đáng tin cậy. Chúng tôi cung cấp đa dạng các loại thanh trượt tròn, ty trượt, con trượt và phụ kiện liên quan với đầy đủ kích thước, vật liệu, cam kết về chất lượng và độ chính xác.
